正航儀器透氣性(透氣度)的測(cè)定
1.概述
革能夠透過(guò)空氣的性質(zhì)，稱為透氣性，透氣性是皮革的珍貴性質(zhì)之一，它與透水汽性同是革的衛(wèi)生性能的重要指標(biāo)，直接關(guān)系到穿著時(shí)的舒適性。
皮革的透氣性是指在一定壓力和一定時(shí)間內(nèi)，革試樣單位面積上所透過(guò)空氣的體積，結(jié)果以ml /cm2·h。
各種革的透氣性差別很大，革的透氣性與孔率有關(guān)，孔率大，透氣度大，革的衛(wèi)生性能好，反之，革的衛(wèi)生性能差。凡是影響孔率的因素，都能影響革的透氣性，如用緊密原料皮制成的革透氣性較小，松軟原料皮制成的革透氣性較大，植鞣革的透氣性較小，一般約80～120ml/cm2 ·hr。鉻鞣革的透氣性較大一般約力2000～5000 ml/cm2·h。在制革工藝過(guò)程中，凡是足以使纖維組織松軟，增加纖維間隙的操作，如酸、堿、酶的處理、拉軟等都可以增加革的透氣性；反之，凡是使纖維組織緊密和減少纖維間隙的操作，如打光滾壓、燙平，填充等都可以減少透氣性，此外，涂飾劑薄膜的性質(zhì)，對(duì)成革的透氣性也有很大的影響。
在制鞋過(guò)程中，如涂抹鞋幫里和幫面之間的漿糊面積過(guò)大，也影響革的透氣性。
2.測(cè)定儀器
1.秒表；

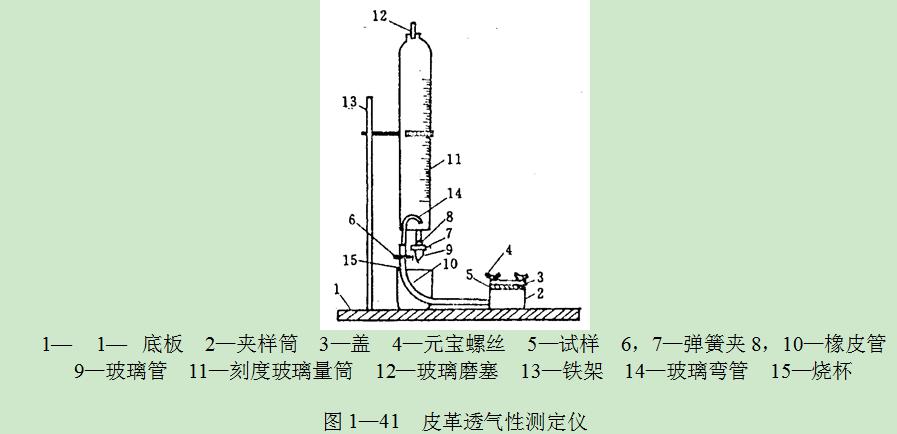

2.H.C費(fèi)多羅夫皮革透氣性測(cè)定儀，如圖 1一41

主要規(guī)格
1.量筒內(nèi)排氣口與玻璃管嘴尖端之距離為 100 mm；
2.試樣透過(guò)空氣的面積為 l0 cm2；
3.橡皮連通管的內(nèi)徑為8～10 mm。
本儀器由一項(xiàng)具有磨塞的刻度量筒“11”容積為100ml，及一個(gè)固定在底板上的空心圓柱形空氣室(夾樣筒) “2”組成，空氣室內(nèi)有突出部分，在其上面有橡皮圈，就在這橡皮圈上安放試樣(若上蓋與空氣室接觸很嚴(yán)密不漏氣，也可不要突出部分和橡皮圈)，空氣室頂部有螺紋，底側(cè)有穿孔，在穿孔內(nèi)接頭聯(lián)以橡皮管 “l0”，蓋帽“3”是空心的環(huán)狀物，大部有螺紋，可以靠4個(gè)螺旋帽緊密的嵌入空氣室的上部，蓋帽的內(nèi)徑和空氣室內(nèi)環(huán)狀突出物的直徑都等于3.56cm，就相當(dāng)于面積為10cm2，刻度玻璃筒底部有兩根玻璃管穿進(jìn)筒內(nèi)，其中一根玻璃管和管口在刻度圓底面上，這根玻璃管接以橡皮管“8”，再緊接帶尖嘴的玻璃管“9”，橡皮管用夾子“7”夾住，另一根玻璃管“14”上部彎曲，端部微微向上，深入到刻度玻璃圓筒內(nèi)，下端從筒底穿出，與橡皮管“l0”相連接，在橡皮管的另一端與空氣室下面的接頭相接。
3.測(cè)定原理
在試樣兩側(cè)相反的方向上形成空氣的壓力差，測(cè)量在此條件下通過(guò)試樣的空氣量(體積)透氣性的指標(biāo)就是在試樣兩側(cè)相反方向上的壓力差等于 l0 cm水柱高時(shí)，每小時(shí)通過(guò)1 cm2試樣的空氣體積(以ml計(jì))。
l.儀器的標(biāo)準(zhǔn)狀況(見(jiàn)圖l一41)
設(shè)外界大氣壓為P大，量筒內(nèi)水柱上面空隙的壓力為P0，由液面到玻璃管口末端a的高度為H，水的密度為r，彎管口b到液面的距離為h1，由b到a的距離為h2。
當(dāng)封閉筒上，打開玻璃管夾子“7”(同時(shí)關(guān)閉夾子“6”時(shí)) a點(diǎn)大氣壓與量筒內(nèi)壓力平衡此時(shí)有，

在一定溫度下r是不變的。顯然P取決于h2，即試樣兩側(cè)的壓力差依從彎管口b到玻管口端a之間的距離而定。
規(guī)定指標(biāo)是，試樣兩側(cè)壓力差為l0cm水柱，即P=l0·r，所以試驗(yàn)前應(yīng)調(diào)好玻璃管長(zhǎng)度使h2=10厘米，使儀器在標(biāo)準(zhǔn)狀況下工作，使之所測(cè)透氣度僅反映皮革本身的透氣性質(zhì)，而避免儀器誤差。
